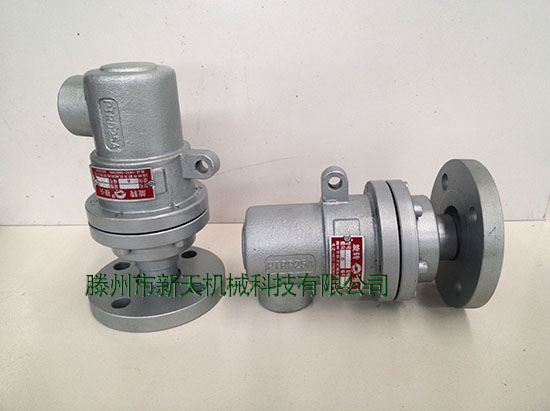

高温导热油旋转接头XRYQD-F型

导热油旋转接头QD-F采购须知：
适用转速：≤100RPM
适用温度：≤343℃
适用压力：≤1.8MPa
适用介质：导热油

干燥机QD-F型高温热油旋转接头

产品特点
QD-F型高温导热油专用旋转接头的动密封的组件都是经过机械加工过包括：密封环、外管球面、底盖等。动密封在工作时密封环是不与外壳体接触的，而是浮动在底盖和外壳体组成的空间之中的。本产品具有结构简单、维护方便、可靠性高、耐高温等特点。

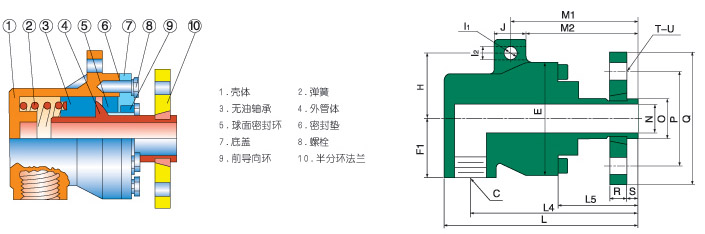

法兰连接高温导热油旋转接头原理图

导热油旋转接头QD-F规格型号对照表

规格	型号	C	E	F1	H	I1	I2	J	L	L4	L5	M1	M2	N	O	P	Q	R	S	T	U
20	QD-F20	Rc3/4	96	49	53	12	12	25	197	144	50	144	132	18	27	75	105	16	8	4	14
25	QD-F25	Rc1	98	56	65	12	12	25	231	169	61	169	157	24	33.5	85	115	16	8	4	14
32	QD-F32	Rc1-1/4	120	68	78	14	14	30	259	192	65	206	176	30	42	100	140	18	12	4	18
40	QD-F40	Rc1-1/2	130	80	80	14	14	32	285	210	70	210	194	38	48	110	150	18	12	4	18
50	QD-F50	Rc2	160	94	90	14	14	36	338	242	80	260	242	48	60	125	165	20	15	4	18
