高温旋转接头XRYQS-G型

高温旋转接头QS-G型采购须知：
适用转速：≤100RPM
适用温度：340℃
适用压力：1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水
产品材质：球墨铸铁使用环境：熟料压延机、密炼机、液压设备、涂层机械等使用蒸汽或热水的设备

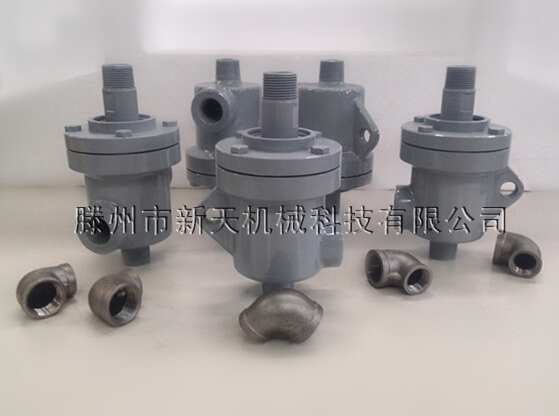

滕州高温热油旋转接头出口图片

Q型旋转接头通热油结构特点：
用途：一般作为设备的主要旋转部件，直接接到烘筒上或者辊子上。
特点：壳体使用加工的外管体球面、底盖和密封环共同组成动密封摩擦副，可靠性高。
球面密封环可以在外管面与底盖组成的空间中滑动。

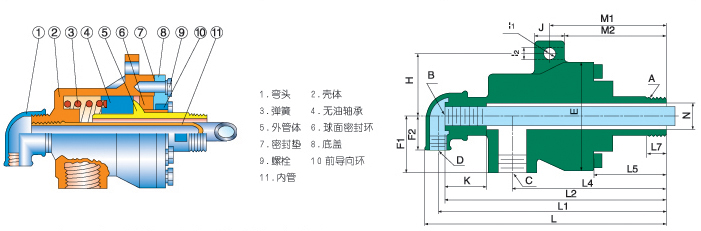

高温旋转接头原理图解

旋转接头流通热油参数：

规格	型号	A	B	C	E	F1	F2	H	I1	I2	J	K	L	L1	L2	L4	L5	L7	M1	M2	N
20	QS-G20-8	R3/ 4	G1/4	Rc3/4	96	49	30	53	12	12	25	30	245	228	222	144	50	20	144	132	18
25	QS-G25- 10	R1	G3/8	Rc3/4	98	56	40	65	12	12	25	31	285	270	257	169	61	22	169	157	24
32	QS-G32-15	R1-1/4	G1/2	Rc1	120	68	38	78	14	14	30	34	312	298	289	192	65	26	206	176	30
40	QS-G40-20	R1-1/2	G3/4	Rc1-1/4	130	80	43	80	14	14	32	40	350	332	320	210	70	30	210	194	38
50	QS-G50-25	R2	G1	Rc1-1/2	160	94	51	90	14	14	36	50	416	395	378	242	80	30	260	242	48
