Q型蒸汽旋转接头

蒸汽旋转接头QS-X型(20-50)

时间:2015-08-19 09:19来源:未知 作者:admin 点击:

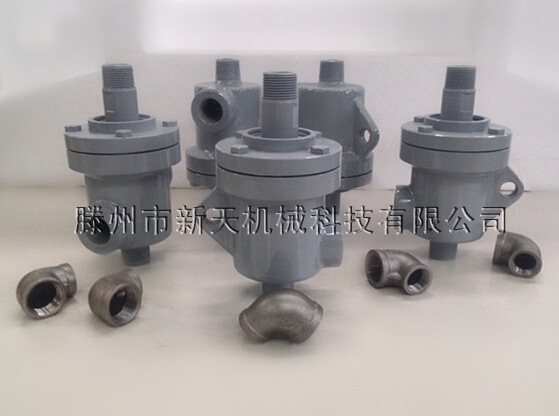

Q型双向流通蒸汽旋转接头

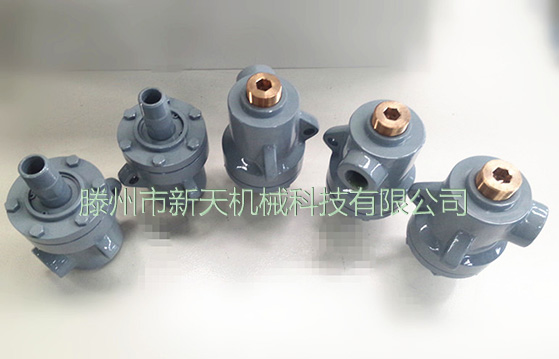

蒸汽旋转接头q型侧面图展示

蒸汽旋转接头q型俯视图展示

QS-X型蒸汽旋转接头(20-50)注解:
适用转速:100RPM
适用温度:220℃
适用压力:1.8MPa
适用介质:饱和蒸汽、过热蒸汽、过热水

结构特点:
Q型旋转接头QS-X(20-50)一般适用于饱和蒸汽、过热蒸汽、过热水等介质,主体材料一般采用球墨铸铁,并可以自动调节轴心且自动补偿。本产品属于双向流通内管固定式螺纹连接,被广泛的应用于液压机械、涂层设备、塑料延压、密炼机等设备。

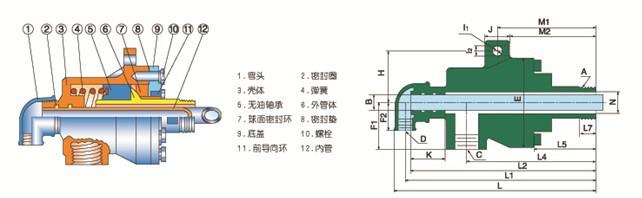

Q型蒸汽旋转接头原理图

QS-X型旋转接头 双向流通内管固定式——螺纹连接
规格 型号 A B C D E F1 F2 H I1 I2 J K L L1 L2 L4 L5 L7 M1 M2 N
20 QS-X20-8 R3/4 G1/4 RC3/4 RC1/2 96 48 30 48 12     35 195 180 166 118 40 20 89 18
25 QS-X25-10 R1 G3/8 RC1 RC1/2 104 52 32 55   10 17 40 222 208 195 140 50 23 87 23
32 QS-X32-15 R1-1/4 G1/2 RC1 RC1/2 120 63 38 70   14 16 47 250 235 219 152 58 25  - 94 30
40 QS-X40-20 R1-1/2 G3/4 RC1-1/4 RC3/4 130 70 43 78   16 22 45 291 273 254 187 69 30 125 38
50 QS-X50-25 R2 G1 RC1-1/2 RC1 160 80 51 80 18     36 311 291 270 194 65 32 133  - 48
