H型冷却水旋转接头

HD型旋转接头

HD型旋转接头由于流通介质多为水,所以又称水用旋转接头、冷却水旋转接头。
HD旋转接头结构特点:
1、全部采用铜质壳体,耐腐蚀性更强
2、内部轴承选用的是NSK轴承。(NSK轴承是全球首屈一指的品牌,拥有80年制造历史,以材质精纯、产品精度高著称
3、选用进口碳化硅陶瓷环,密封精度、抗压、耐高温更优越于石墨环。

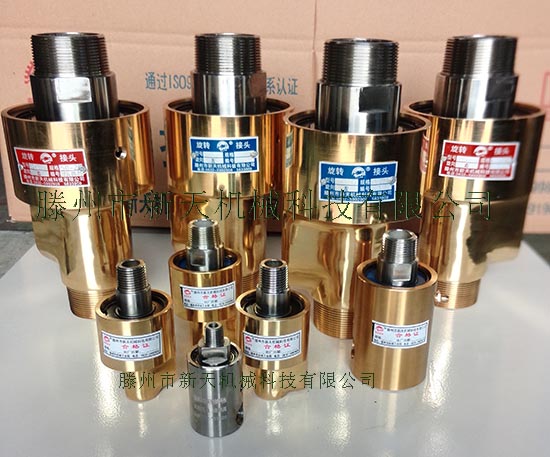

hd型水用旋转接头图片

右旋旋转接头图片

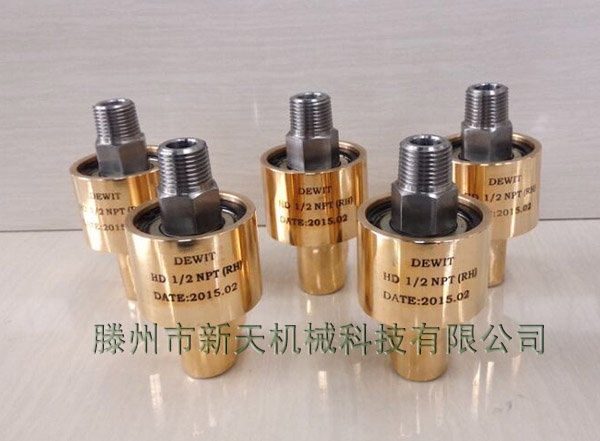

新天出口国外的HD型旋转接头

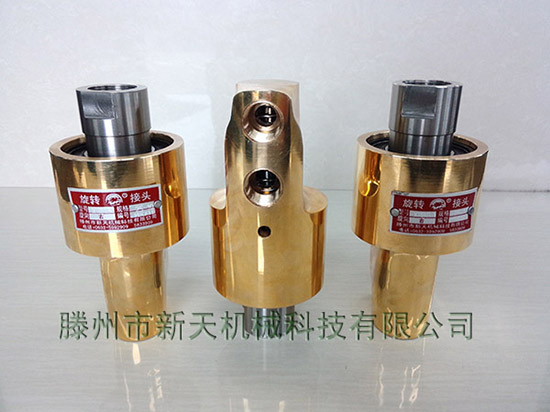

H型旋转接头组合图

新天HD冷却水旋转接头适用条件:
转速:n≤1000RPM
温度:t≤100℃
压力:≤1.0MPa
介质:水、空气、盐水、液压油
行业:钢铁厂冷轧辊
连接方式:单向流通式-螺纹连接
选型规格型号表
规格 型号 A C E F1 L L4 L6 L7 N
6 HD-6 R1/8 Rc1/8 39 20 76 66 22 12 5
8 HD-8 R1/4 Rc1/4 39 20 76 66 22 12 5
10 HD-10 R3/8 Rc3/8 55 28 105 90 30 15 8
15 HD-15 R1/2 Rc1/2 55 28 105 90 30 18 12
20 HD-20 R3/4 Rc3/4 62 31 115 95 30 20 16
25 HD-25 R1 Rc1 74 37 125 103 33 20 20
32 HD-32 R1-1/4 Rc1-1/4 90 45 156 128 42 25 30
40 HD-40 R1-1/2 Rc1-1/2 95 48 160 130 40 25 36
50 HD-50 R2 Rc2 122 61 220 182 60 35 48
65 HD-65 R2-1/2 Rc2-1/2 156 78 256 211 68 40 62
80 HD-80 R3 Rc3 160 80 286 231 90 35 75
100 HD-100 R4 Rc4 220 110 405 335 90 45 98
