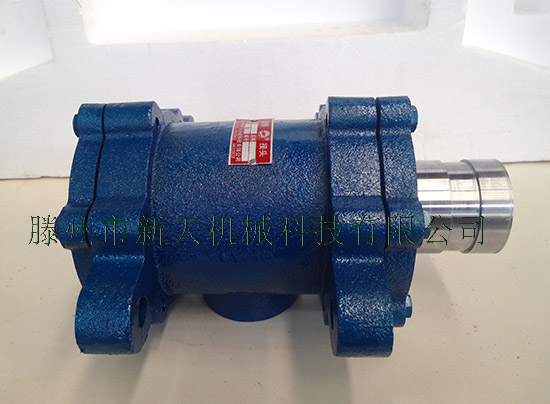

蒸汽旋转接头QS-XF型（20-50）

QS-XF型旋转接头（20-50）注解：
适用转速：100RPM
适用温度：220℃
适用压力：1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水

结构特点：
Q型旋转接头QS-XF型（20-50）维护简单，无需特别保养，是实际应用的产品之一，具有耐高温，密封可靠，无需润滑，结构简单等特点，密封结构使用的是球面密封，广泛应用于一些同轴度不高，转速较低的设备，本产品可以自动补偿、自动调心。

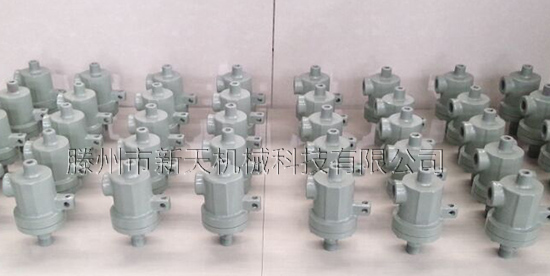

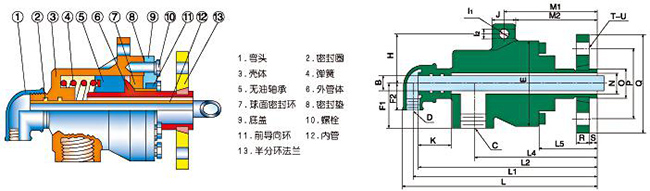

Qs-xf型旋转接头原理图

QS-XF型旋转接头　双向流通内管旋转式——半分环法兰连接

规格	型号	B	C	D	E	F1	F2	H	I1	I2	J	K	L	L1	L2	L4	L5	M1	M2	N
20	QS-XF20-8	12	Rc3/4	Rc1/2	96	48	30	48	12	12	25	35	210	195	171	133	55	104	-	18
25	QS-XF25-10	16	Rc3/4	Rc1/2	75	40	40	55	12	12	26	35	240	225	215	165	47	-	95	25
32	QS-XF32-15	20	Rc1	Rc1/2	120	63	38	70	14	14	26	47	254	239	223	156	32	-	98	30
40	QS-XF40-20	25	Rc1-1/4	Rc3/4	130	70	43	78	16	16	32	45	291	273	254	187	69	-	125	38
50	QS-XF50-25	31	Rc1-1/2	Rc1	160	80	51	80	18	18	35	36	315	295	274	199	70	138	-	48
