蒸汽旋转接头QD-F型（65-100）

Q型旋转接头QD-F（65-100）参数：
适用转速：≤100RPM
适用温度：≤220℃
适用压力：≤1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水

采购须知：
流通方式：单向流通
连接方式：半分法兰连接
安装形式：安装于设备两端。

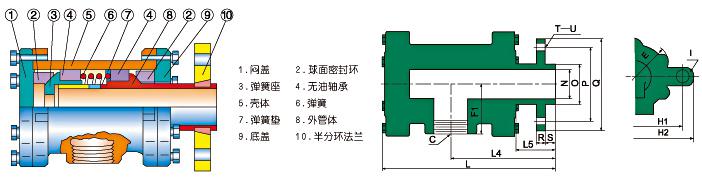

QD-F型蒸汽旋转接头原理图

QD-F（65-100）旋转密封接头　单向流通式——半分环法兰连接:

规格	型号	C	E	F1	H1	H2	I	L	L4	L5	N	O	P	Q	R	S	T	U
65	QD-F65	RC2-1/2	190	85	220	290	20	328	205	90	64	75	145	185	20	18	4	18
80	QD-F80	Rc3	230	110	300	355	26	379	232	97	75	90	160	200	20	20	8	18
100	QD-F100	Rc4	261	120	300	354	26	365	267	90	97	112	180	220	22	22	8	18
