Q型蒸汽旋转接头

蒸汽旋转接头QS-G型(20-50)

蒸汽旋转接头QS-G型特点:
转速:100RPM
温度:220度
压力:1.8Mpa
适用介质:饱和蒸汽、过热蒸汽、过热水
接头壳体:球墨铸铁
流通方式:双向
链接方式:螺纹连接,有左右旋之分
安装形式:安装设备两端一端,进出介质的通水通过旋转接头完成,内管旋转固定,不随设备同转。
适用行业:塑料压延机、密炼机、液压设备、图层机械等适用蒸汽或热水的设备

Q型蒸汽旋转接头双向流通的

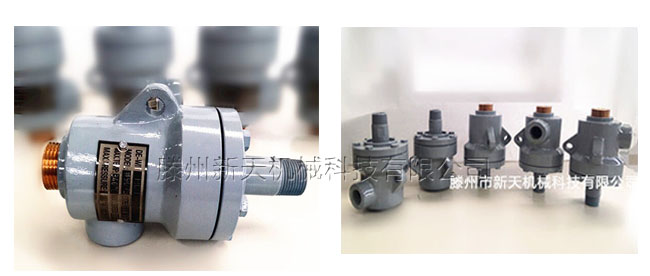

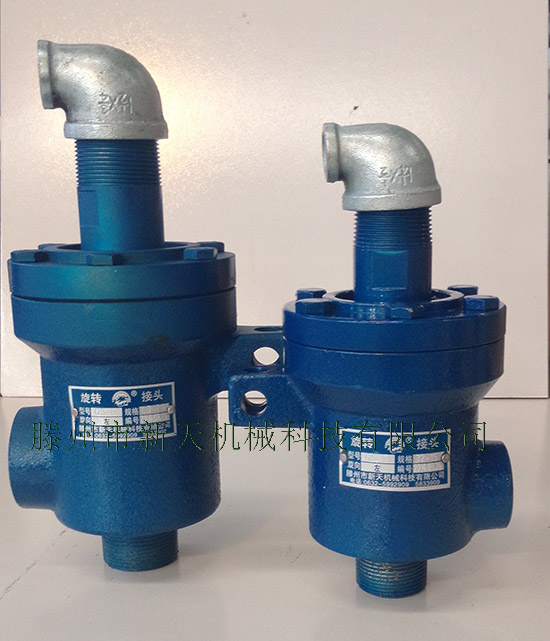

q型双向流通蒸汽旋转接头实物图

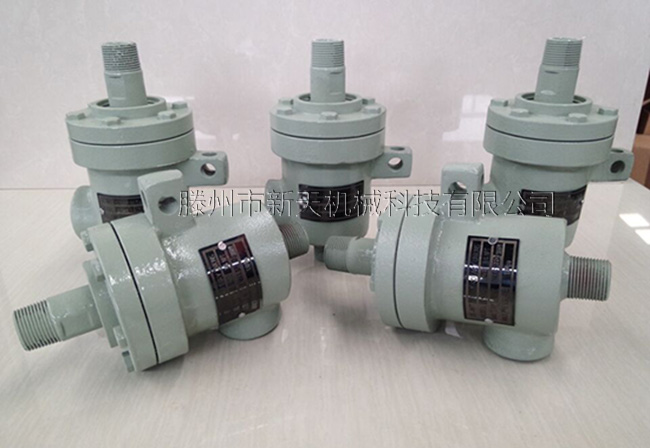

常规qs-g型旋转接头

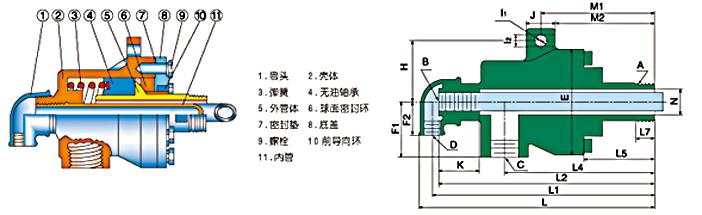

双向流通蒸汽旋转接头原理图

Q型旋转接头 QS-G(20-50) 双向流通内管固定式——螺纹连接

规格 型号 A B C E F1 F2 H I1 I2 J K L L1 L2 L4 L5 L7 M1 M2 N
20 QS-G20-8 R3/ 4 G1/4 Rc3/4 96 48 30 58 12 - 30 35 199 180 166 117 39 20 80 66 18
25 QS-G25- 10 R1 G3/4 Rc3/4 76 35 40 54 - 11 25 35 239 225 215 155 48 22 105 93 25
32 QS-G32-15 R1-1/4 G1/2 Rc1 120 63 38 70 - 14 34 47 256 235 219 155 59 25 112 95 30
40 QS-G40-20 R1-1/2 G3/4 Rc1-1/4 130 70 43 78 - 16 32 45 297 273 254 187 69 30 133 117 38
50 QS-G50-25 R2 G1 Rc1-1/2 160 85 51 95 18 - 40 36 318 291 270 186 64 32 124 104 48
