橡胶软接头

GXT1可曲挠单球橡胶接头

GXT1可曲挠单球橡胶接头概述:
1、可曲挠橡胶接头又称作减振器,橡胶软接头,橡胶软连接,避震喉等。
2、可曲挠橡胶接头是金属管道的柔性联接器,由内胶层,锦纶帘子布增强,外胶层复合的橡胶球体和松套金属法兰组成。

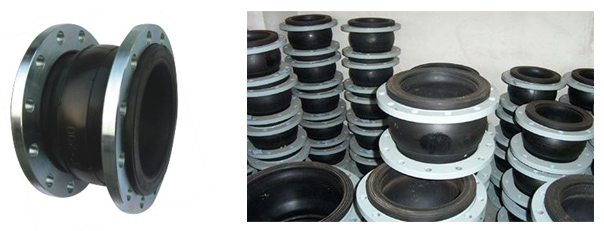

新天可曲挠单球橡胶接头
性能特点:
1、具有耐压高,弹性好,位移量大,平衡管道偏差,吸收振动,降低噪音效果好,安装方便等特点。

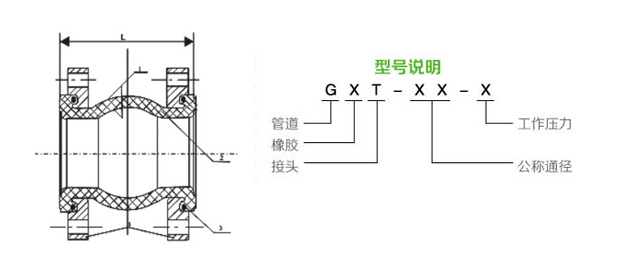

可曲挠单球橡胶接头内部结构图
项目 型号 GXT1-XX-X1.0 GXT1-XX-X1.2 GXT1-XX-X1.6 GXT1-XX-X2.0
工作压力MPa 1 1.2 1.6 2.0
爆破压力MPa 3.0 3.0 3.8 5.2
真 空 度KPa 85 85 85 85
适用温度℃ -20℃~115℃
空气、压缩空气、水、温水、热水、煤气、弱酸碱等。
适用介质
橡胶软接头适用范围:
      可广泛用于供水排水,循环水,暖通空调,消防,造纸,制药,石油化工,船舶,水泵,压缩机,风机等管道系统。
适用介质:水、油、海水、酸、碱。

GXT1可曲挠单球橡胶接头安装数据表

公称通径 长度
L
法兰厚度
b
螺栓数 螺栓直径
mm
螺栓孔中心
(圆直径mm)
轴向位移mm 横向位移
mm
偏转角度
a1+a2
mm 英寸 伸长 压缩
32 1.25 95 16 4 18 100 6 9 9 15
40 1.5 95 18 4 18 110 6 10 9 15
50 2 105 18 4 18 125 7 10 10 15
65 2.5 115 20 4 18 145 7 13 11 15
80 3 135 20 4 18 160 8 15 12 15
100 4 150 22 8 18 180 10 19 13 15
125 5 165 24 8 18 210 12 19 13 15
150 6 180 24 8 23 240 12 20 14 15
200 8 210 24 8 23 295 16 25 22 15
250 10 230 26 12 23 350 16 25 22 15
300 12 245 28 12 23 400 16 25 22 15
350 14 255 28 16 23 460 16 25 22 15
400 16 255 30 16 25 515 16 25 22 15
450 18 255 30 20 25 565 16 25 22 15
500 20 255 32 20 25 620 6 25 22 15
600 24 260 36 20 30 725 6 25 22 15
700 28 260 36 24 30 840 16 25 22 15
800 32 260 38 24 34 950 16 25 22 15
900 36 260 42 28 34 1050 6 25 22 15
1000 40 260 44 28 34 1160 18 26 24 15
1200 48 260 48 32 41 1380 18 26 24 15
1400 56 350 44 36 34 1560 20 28 26 15
1600 64 350 46 40 34 1760 25 35 30 10
1800 72 350 52 44 41 1970 25 35 30 10
2000 80 420 54 48 48 2180 25 35 30 10
2200 88 580 40 52 48 2390 25 35 30 10
2400 96 610 41 56 48 2600 25 35 30 10
2600 104 650 42 60 54 2810 25 35 30 10
2800 112 680 45 64 54 3020 25 35 30 10
3000 120 680 50 68 54 3220 25 35 30 1


注:1、特殊要求可来函来图定制,法兰按《全国通用给排水标准图集》,其它按HG/T2289-92。
   2、DN350-600(2)型工作压力为1.6MPa,DN32-400(3)型工作压力为2.5MPa。
   3、DN700-DN200工作压力为1.0MPa,DN1400工作压力为0.6MPa,DN1600-DN1800工作压力为0.4MPa,法兰按0.6MPa选取。DN2000工作压力为0.25MPa,法兰按0.6MPa压力选取。
   4、高层给水使用DN200以上产品,管道有固定支撑或固定托架,否则产品应安装防拉脱装置。
