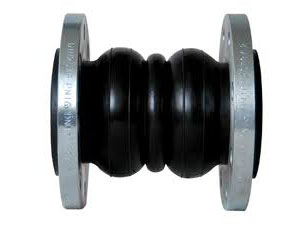

KXF-F型可曲挠双球体橡胶接头

KXT可曲挠单球橡胶接头技术条件:

项目	型号	KXT-1	KXT-2	KXT-3
工作压力MPa(kgf/cm2)		1（10）	1.2（12）	2.0（20）
爆破压力MPa(kgf/cm2)		2.5（25）	3.6（36）	6.0（60）
真空度KPa(mm/Hg)		53.3（100）	86.7（650）	100（750）
适　用　温　度℃		-20℃～100℃
适　用　介　质		空气、压缩空气、水、海水、热水、油、酸、碱等。

注： 1.如介质为油，腐蚀性物质，工作环境温度有特殊要求，订货时须说明。
　　 2.法兰连接符合BG4216.3～4216.5标准，上为附表。
KXT可曲挠橡胶减震器（橡胶软接头）

KXT-F型可曲挠双球体橡胶接头安装数据表

公称通径 DN		长度L mm	螺栓数 n	螺栓孔直径 mm	螺栓孔中心圆直径mm	轴向位移mm		横向位移 mm	偏转角度 (a 1 +a 2 )
mm	英寸	长度L mm	螺栓数 n	螺栓孔直径 mm	螺栓孔中心圆直径mm	伸长	压缩	横向位移 mm	偏转角度 (a 1 +a 2 )
40	1.5	165	4	18	110	30	50	45	35°
50	2	165	4	18	125	30	50	45	35°
80	3	175	8	18	160	35	50	45	35°
100	4	225	8	18	180	35	50	40	35°
125	5	230	8	18	210	35	50	40	35°
150	6	325	8	23	240	35	50	40	35°
200	8	325	8	23	295	35	50	40	35°
250	10	325	12	23	350	35	60	35	30°
300	12	325	12	23	400	35	60	35	30°

注：1、特殊要求可来函来图定制，法兰按《全国通用给排水标准图集》，其它按HG/T2289-92。
　　 2、DN350-600(2)型工作压力为1.6MPa，DN32-400(3)型工作压力为2.5MPa。
　　 3、DN700-DN200工作压力为1.0MPa，DN1400工作压力为0.6MPa,DN1600-DN1800工作压力为0.4MPa，法兰按0.6MPa选取。DN2000工作压力为0.25MPa,法兰按0.6MPa压力选取。
　　 4、高层给水使用DN200以上产品，管道有固定支撑或固定托架，否则产品应安装防拉脱装置。
