蒸汽旋转接头QD型（20-50）

Q型旋转接头中这款QD型是单向流通，螺纹连接的，广泛应用于纸业、橡胶、塑料、纺织等行业中，流通饱和蒸汽、过热蒸汽、过热水设备上。

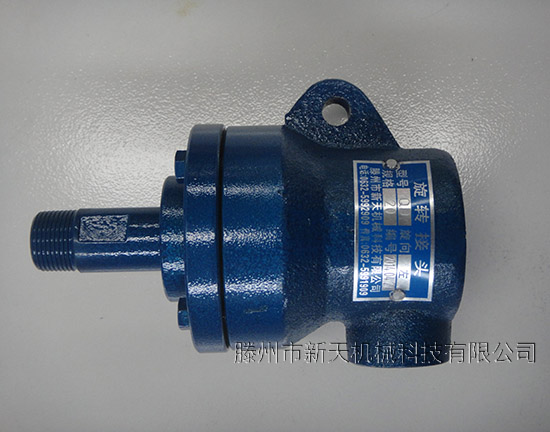

QD20型通蒸汽旋转接头

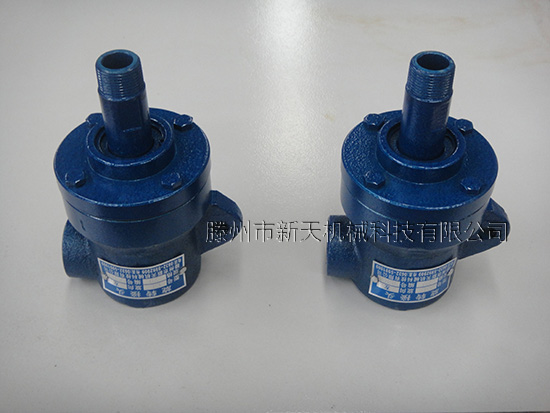

上图是QD20型旋转接头

QD 20型旋转接头

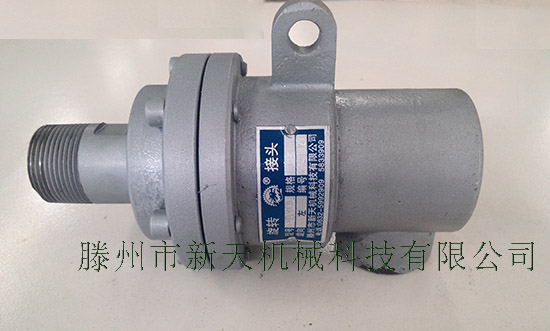

上图为QD-32型导热油旋转接头

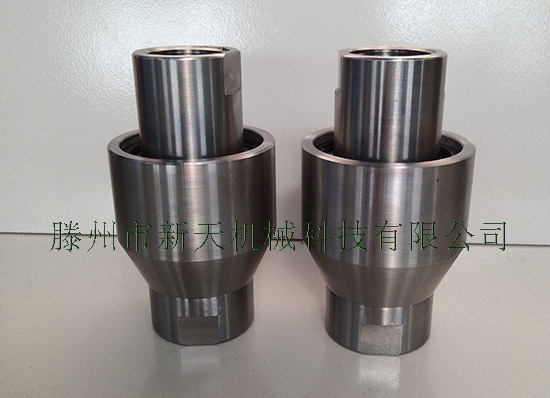

QD32异型旋转接头

上图为QD-32异型定制旋转接头

适用范围：
适用转速：≤100RPM
适用温度：≤220℃
适用压力：≤1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水

产品特点：
QD-F（20-50）蒸汽旋转接头的动密封的组件都是经过机械加工过包括：密封环、外管球面、底盖等。动密封在工作时密封环是不与外壳体接触的，而是浮动在底盖和外壳体组成的空间之中的。本产品具有结构简单、维护方便、可靠性高、耐高温等特点。

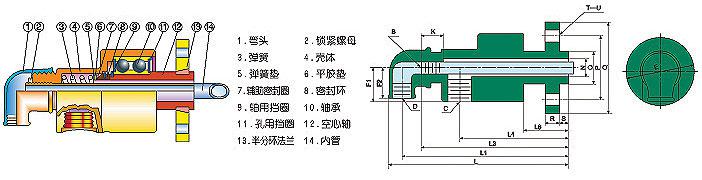

QD蒸汽旋转接头内部结构图

QD型旋转接头规格型号对照表。（单向流通，螺纹连接）

规格	型号	A	C	E	F1	H	I1	I2	J	L	L4	L5	L7	M1	M2	N
20	QD20	R3/4	Rc3/4	96	49	53	12	12	25	197	144	50	20	144	132	18
25	QD25	R1	Rc1	98	56	65	12	12	25	231	169	61	22	169	157	24
32	QD32	R1-1/4	RC1-1/4	120	68	78	14	14	30	259	192	65	26	206	176	30
40	QD40	R1-1/2	RC1-1/2	130	80	80	14	14	32	285	210	70	30	210	194	38
50	QD50	R2	RC2	160	94	90	14	14	36	338	242	80	30	260	242	48
