Q型蒸汽旋转接头

蒸汽旋转接头QD-F型(20-50)

Q型旋转接头由于流通介质为:饱和蒸汽、过热蒸汽、过热水,所以又称作蒸汽旋转接头。
QD-F型旋转接头参数:
适用转速:≤100RPM
适用温度:≤340℃
适用压力:≤1.8MPa
适用介质:导热油

QD型蒸汽旋转接头对照图

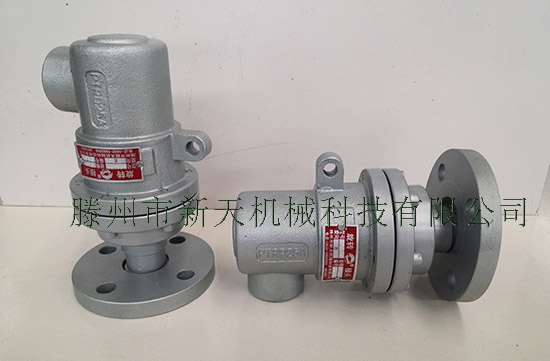

QD-F 25A(TF) 型导热油旋转接头

上图为:QD-F 25A(TF) 型导热油旋转接头

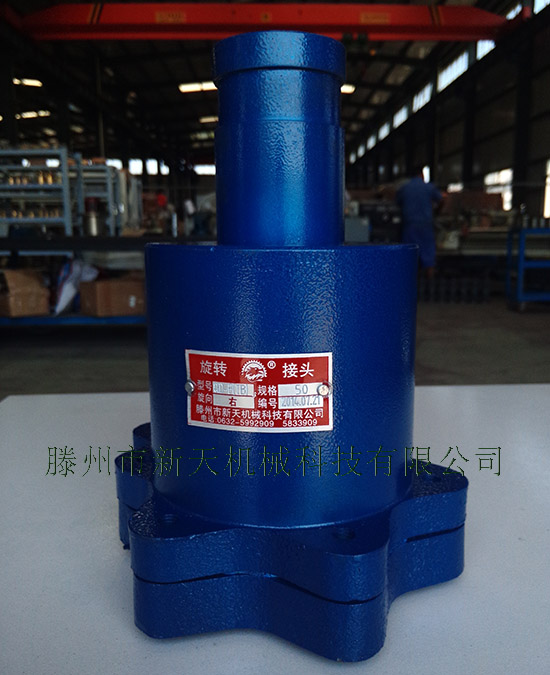

干燥机用QD-F(TB)50型旋转接头

上图为干燥机用QD-F(TB)50型旋转接头
结构特点:
流通方式:单向流通
连接方式:半分环法兰连接
适用行业:造纸业、橡胶、塑料、纺织等行业
安装形式:安装于设备两端,一端负责介质流入,一端负责介质流出。

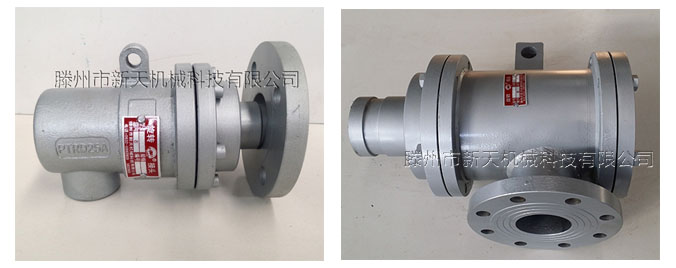

qd型高温热油旋转接头实物拍摄图片

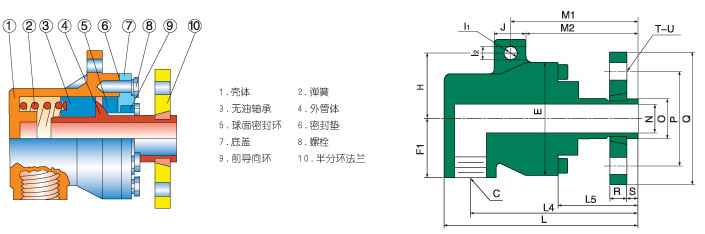

Q型蒸汽旋转接头工作原理图



旋转接头QD-F型型号对照表



规格 型号 C E F1 H I1 I2 J L L4 L5 M1 M2 N O P Q R S T U
20 QD-F20 Rc3/4 96 49 53 12 12 25 197 144 50 144 132 18 27 75 105 16 8 4 14
25 QD-F25 Rc1 98 56 65 12 12 25 231 169 61 169 157 24 33.5 85 115 16 8 4 14
32 QD-F32 Rc1-1/4 120 68 78 14 14 30 259 192 65 206 176 30 42 100 140 18 12 4 18
40 QD-F40 Rc1-1/2 130 80 80 14 14 32 285 210 70 210 194 38 48 110 150 18 12 4 18
50 QD-F50 Rc2 160 94 90 14 14 36 338 242 80 260 242 48 60 125 165 20 15 4 18
